近日，由厦门安越非开挖工程技术股份有限公司承担的重庆沙坪坝区德胜路DN2,000垮塌雨水管道非开挖修复工程顺利通过业主部门验收，并获得业主及与会专家一致认可和高度平均。据悉，100%采用非开挖技术对大埋深塌陷管道进行修复，在国内尚属首次!

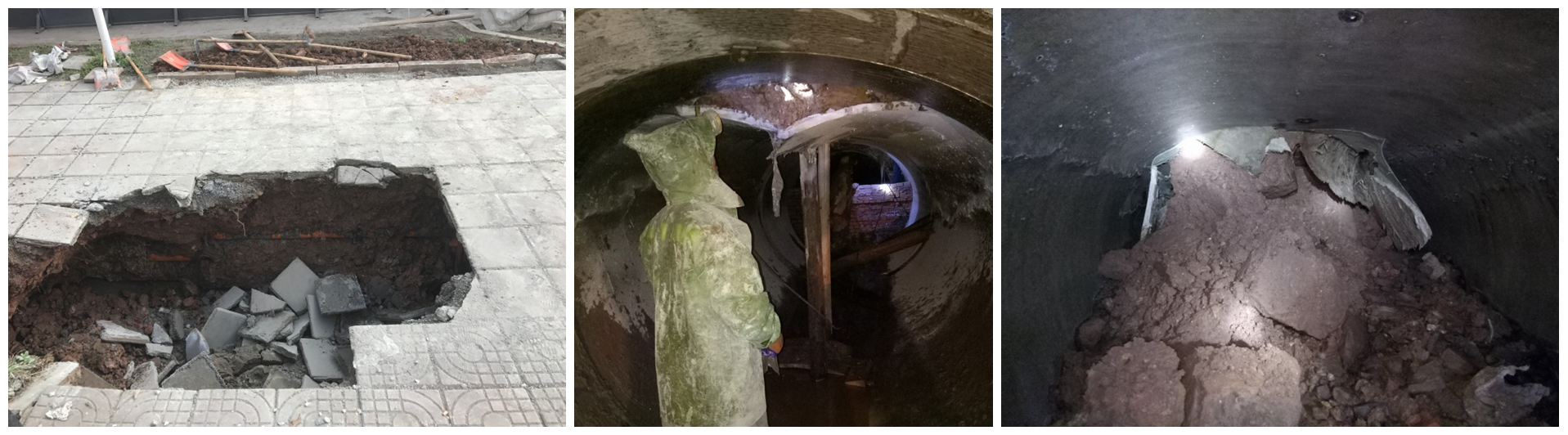

2016年11月21日，位于重庆市沙坪坝区大学城盛德路美丽蓝湾小区外人行道突发塌陷，经相关部门紧急排除，发现位于道路下面6m深的一条DN2,000雨水管发生破裂坍塌，塌陷长度共15米，另有约5米管道顶部纵向破裂，时刻可能坍塌;因塌陷的土体将管道完全堵死，为避免上游持续来水引发更严重的次生事故，业主部门紧急启动了排水工作，并迅速启动了管道应急抢险修复工作，决定对塌陷区相邻两口检查井范围内的35m管道进行整体修复。

由于塌陷管道上方有同方向电缆和一条DN800污水管道，且管道临近小区，安全隐患大，不允许采用开挖方式换新管。在获悉工程情况后，厦门安越提出了：管内土体超前加固+原位浇筑美国AP/M公司高性能灰浆钢筋网增强内衬修复方案，仅借助塌陷区相邻的两个60cm×60cm检查井井口进入管道施工，实现修复过程的100%非开挖，方案获得了业主及相关评审专家的认可。

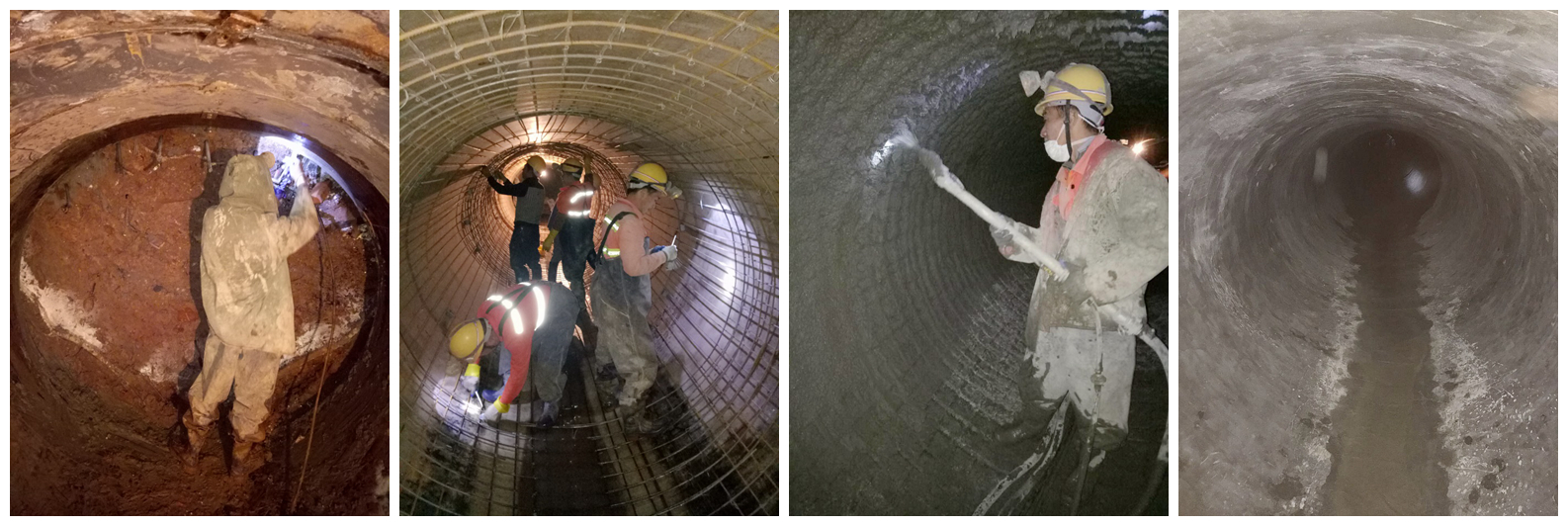

修复工程的实施分三步完成，首先采用特殊的化学浆液对塌陷区土体进行超前注浆，该浆液能迅速将松散、软弱土体捕获并使之固结;其次是采取边开挖边支护的方式将管道已固结的塌陷土体掏空，使管道贯通;最后在管道内按设计要求绑扎钢筋网，并原位浇筑AP/M公司的MS-10,000型结构灰浆材料，在事故管道内部形成一条坚固、完整的高性能灰浆钢筋网增强复合内衬管。

本次修复工程实际用时47天，其中土体加固、管道疏通耗时34天，高性能灰浆钢筋网复合增强内衬施工用时10天，塌陷坑回填及路面恢复3天。施工过程中，厦门安越克服了施工通道狭小、软弱土体持续垮塌、施工工期紧等一系列困难，最终实现对管道的完美修复，完全达到了业主应急抢险的既定目标;管道的顺利修复，为今后类似工程提供了一种有效解决途径。

武汉中地大非开挖研究院有限公司(简称TTI)作为美国AP/M公司中国区独家合作伙伴，是该工程的技术供应方，从方案论证到工程实施，给予了施工单位全方位的技术支持和现场服务，该工程也是AP/M公司原位浇筑特种灰浆内衬技术进入中国以来实施的最具挑战的一项。
