武汉中地大非开挖研究院

Wuhan CUG Trenchless Technology
Research Institute

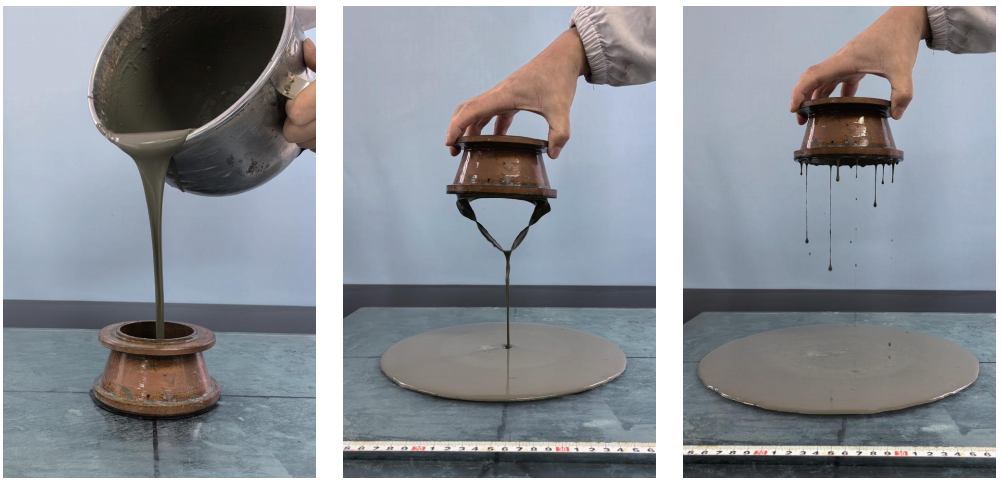

灌浆灵以优质改性矿粉和多种高性能外加剂配制而成，使用时与水泥按比例添加加入适量清水中高速搅拌制得灌浆液。配制出的灌浆液具有优异的流动性、体积稳定性、充盈度饱满、无收缩、微膨胀、强度高等特点；可用于螺旋缠绕法、垫衬法和管片拼装法环隙灌浆。

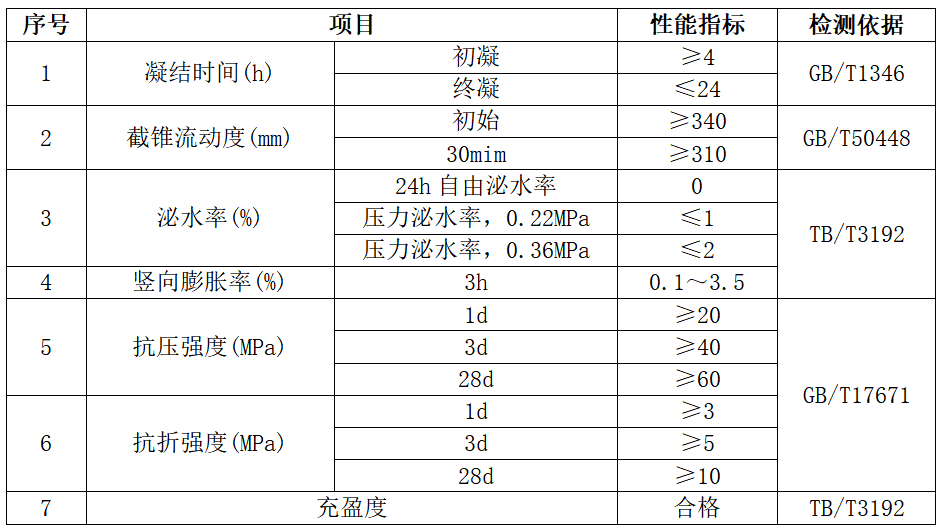

一、浆体性能指标（与42.5水泥混配）

二、使用说明

1.水泥用42.5的硅酸盐水泥或普通硅酸盐水泥，灌浆灵与水泥质量比为1:19；

2.水料质量比为0.30～0.33（推荐0.31），料的质量为灌浆灵与水泥总量；

3.搅拌方法（单次拌合量按搅拌机容量同比增减）：灌浆灵50kg+水泥950kg+清水310kg高速搅拌4～6min，直至形成连续均匀的浆体；

4.需要缩短凝结时间时，可使用425硫铝水泥替代部分普硅水泥，替代比例控制在25%以内

5.搅拌好的浆体应在60min内使用完，材料适用温度为5～35℃。
