技术简介

不锈钢双胀圈工艺主要用于大口径管道接口渗漏、脱节、轻微错位等缺陷的非开挖修复，产品工厂标准化制造质量有保障，双胀圈结构简单、施工便捷、可少量带水作业、操作时间短、可快速解决缺陷问题。

产品构成

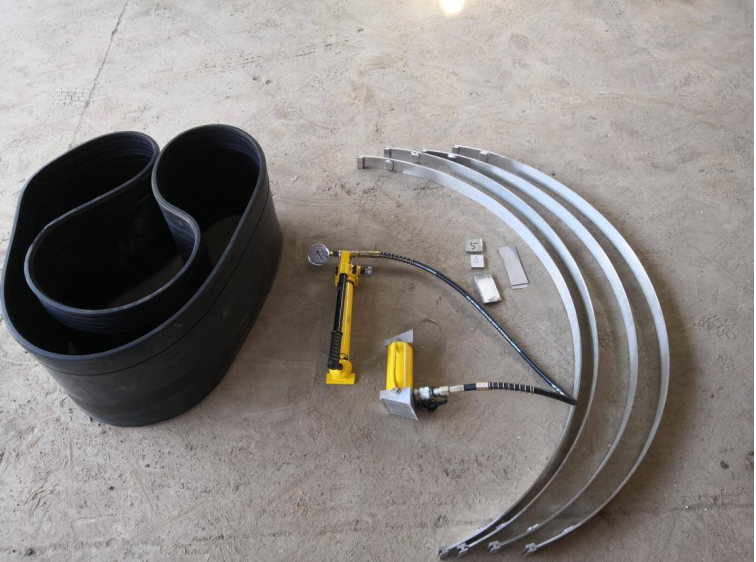

不锈钢双胀圈由新型橡胶三元乙丙（EPDM）和304不锈钢胀环构成。三元乙丙橡胶比普通橡胶耐腐蚀、老化和温度，重量轻，304不锈钢丝能在污水环向中可长期工作。

安装方式

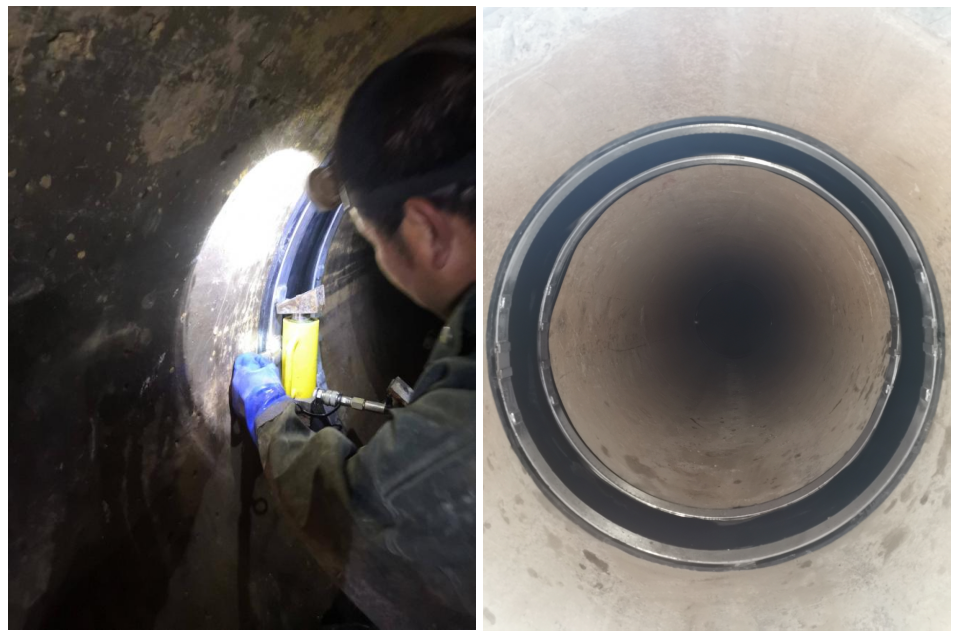

在缺陷位置将橡胶圈展开，并在不锈钢环安装槽内将胀环拼好，然后用专用手压式液压扩张器将不锈钢胀环胀开使橡胶圈紧压管壁，待扩张器扩张压力达到10MPa后再塞入胀环固定插片，取下扩张器完成安装。

新型双胀圈技术参数：

适用管径：DN600-DN3000

橡胶圈材质：三元乙丙（EPDM）；橡胶圈宽度：350mm；橡胶圈厚度：7mm

不锈钢环材质：SUS304；不锈钢环宽度：50mm；厚度：5mm，可定制6或者8mm

插片材质：SUS304；插片宽度：50mm；插片厚度：5mm

适用管道：混凝土管，钢管，铸铁管，塑料管，陶土管，玻璃纤维管等
